1. Hypercube Evolution 3D Yazıcı

HEVO 3D olarak da adlandırılan yazıcının şase yapımı oldukça basit. Temel mekanik becerisi olan birisi bir kaç saat içinde şaseyi toparlayacaktır.

3030 profil

Kendin Yap 3D Yazıcımız için gerekli malzemeler listesini buradan bulabilirsiniz.

“Kendi yazıcınızı yapmanız, hem hobi olarak kendinizi geliştirmenize hem de ileride makinanın arızalarında sorun çözme kapasitenizi arttıracaktır.”

Montaja Başlayalım

3030 uzun sigma profiller

3030 Uzun sigma profiller ve 3030 gizli köşe bağlantıları fotoğraftaki gibi yaklaşık olarak yerleştirip boşluklarını alıyoruz. Sıkmıyoruz.

2 profil arasi 100mm olacak şekilde konumlandırıyoruz.

410mm uzunluktaki profillerin ilkini sıfırdan, diğerini ise aralarında 100mm olacak şekilde yerleştireceğiz. Fotoda en altta görünen 410mm profil yazıcının üstüne denk gelmektedir.

Bu profilleri sıkmadan önce eldeki diğer profillerden birini paralel olarak dayayıp öyle sıkarsanız 90 derece olması gereken açı bozulmamış olacaktır.

3 adet 410mm profilden uzak olanı normalde tabandan 10mm uzak olmalı. (Bu fotoda taban yukarda yer almaktadır) Ancak bu yazıcıda 500mm uzun profiller yerine 650mm kullandım. Amaç 150mm lik alanda PSU ve diğer elektronikleri ve kabloları yerleştirmek.

Gizli köşe bağlantıların yazıcının normal konumuna göre alttan takıldığına dikkat ediyoruz. Parçaları birleştirip aynı şekilden bir adet daha yapıyoruz. Bunlar yazıcının 2 yanını oluşturacak.

Bu fotoda öncelikle alt tarafa extra (Listeden olmayan bir 410mm profil daha eklediğimi göreceksiniz. Eger kullanacaksanız o profili tabandan 10mm yukarı sabitliyoruz.

Daha sonra yazıcının ön ve arkasına denk gelecek olan 420mm profilleri dikme şeklinde konumlandırıyoruz. Fotoda sadece 3030 geniş köşe bağlantı görünüyor ancak tabana bakan yüzde bir adet 3030 gizli köşe bağlantı da bulunuyor.

Geniş köşe bağlantıları sıkmak için M5 10mm silindir baş imbus cıvata kullanabilirsiniz. Ayrıca 3030 için aldığınız tırtırlı somunları kullanmanız gerektiğini hatırlatayım.

4 adet olan 420mm profillerin hepsini 90 derece açıyı koruyarak hem gizli köşe bağlantılar hem de geniş köşe bağlantılar ile sabitliyoruz.

Fotoda görüldüğü gibi 2 parçayı birleştiriyoruz. Birleştirmeden önce gizli köşe bağlantıları yerlerine yerleştirmeyi unutmayın.

Fotoda altta görülen 2 adet 410mm + 2 adet 420mm profilin bu projeye özel olarak ilave edildiğini unutmayın.

Şasiyi ayağa kaldırdığımızda soldaki fotoğraftaki gibi sapa sağlam bir gövde elde etmiş oluyoruz.

Hypercube için yazıcı tablası yapımı

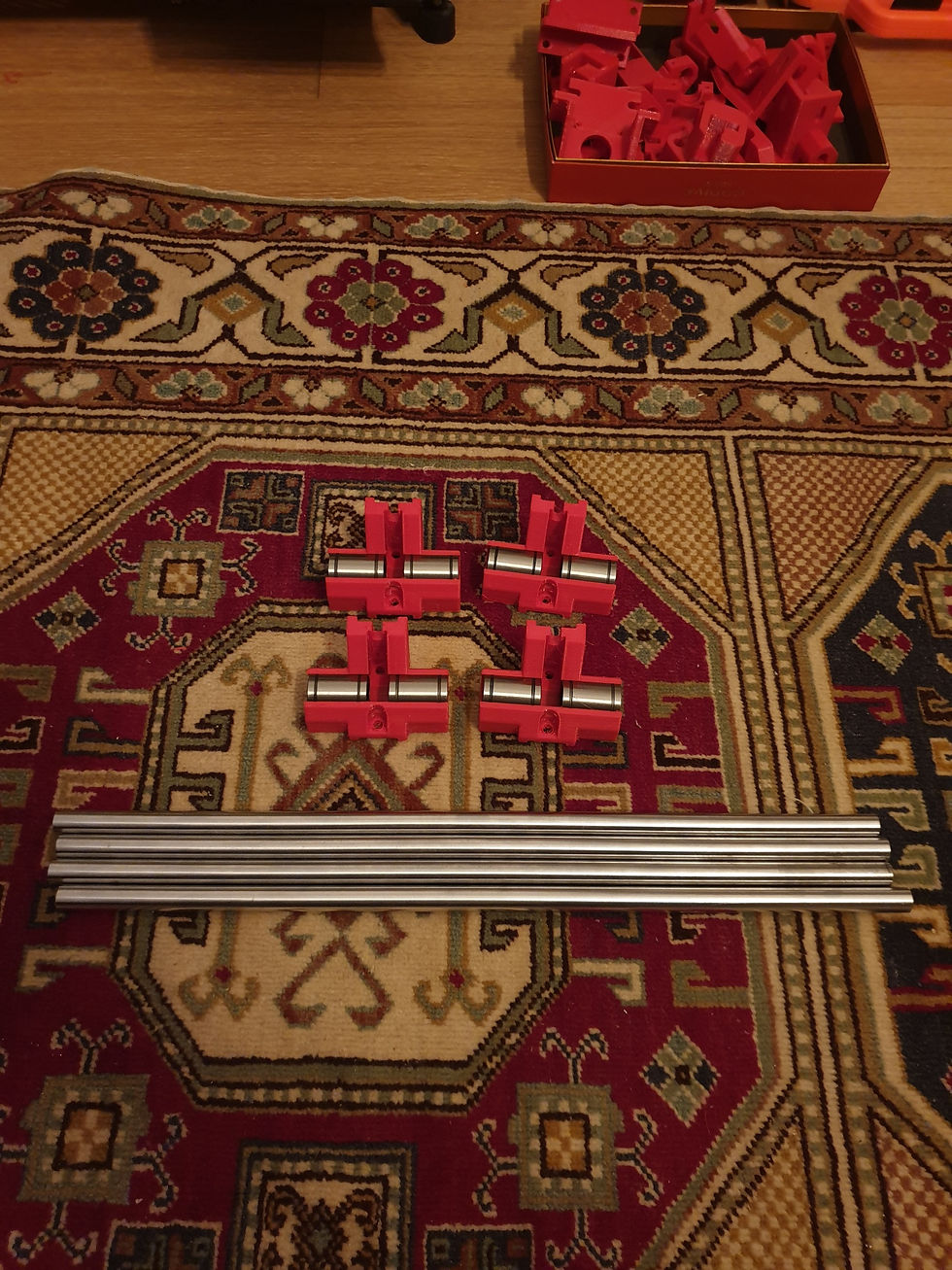

12mm kalınlığında ve 400mm uzunluğunda indüksiyonlu krom milleri kullanacağız. Ayrıca LM12UU rulmanlar ve yazıcıda basılmış HEVO parçaları kullanılacak. Parçaların listesine buradaki excel dosyasının "print list" sayfasında bulabilirsiniz.

Parçaların PETG filament ile basılmasını öneriyorum. Daha önce PLA ile denedim ancak rulmanları yerleştirirken esnemeyen PLA baskı çatladı ve kırıldı.

Parçaların baskısı için internette pek çok 3B yazıcı hizmeti veren olduğu gibi ben de yardımcı olabilirim. Parça baskısı için tiridinebandim3d@gmail.com adresinden iletişime geçebilirsiniz.

Plastik parçaların 2 tipi mevcut thingiverse.com sitesinde. Scott 3d nin stl dosyalarındaki bazı parçalarda pirinç insert kullanılıyor. Ancak bazı yeni parçalar modifiye edilmiş ve pirinç insert yerine somun kullanılıyor. Modifiye parçaları buradan bulabilirsiniz.

Plastik parçalar ve 2020 profillerin yerleşimi bu şekilde olacak. 2 x 415mm ve 2 x 255mm 2020 profil.

M5 10mm silindir baş imbus cıvata ve M5 10 havşa baş cıvata kullanılacak.

Aslında tek çeşit olarak düğme baş cıvata kullanılabilir ama ben bulamadığım için 2 ayrı baş cinsi cıvata kullanmak zorunda kaldım.

İçerdeki havşa baş cıvatanın olduğu yere baktığınızda hemen üstündeki deliğe de bir cıvata yerleştirileceği ve bunların ikisinin silidir baş olmasının mümkün olmadığı görülüyor.

Burada 2020 tırtırlı somun kullanılacağını da hatırlatayım.

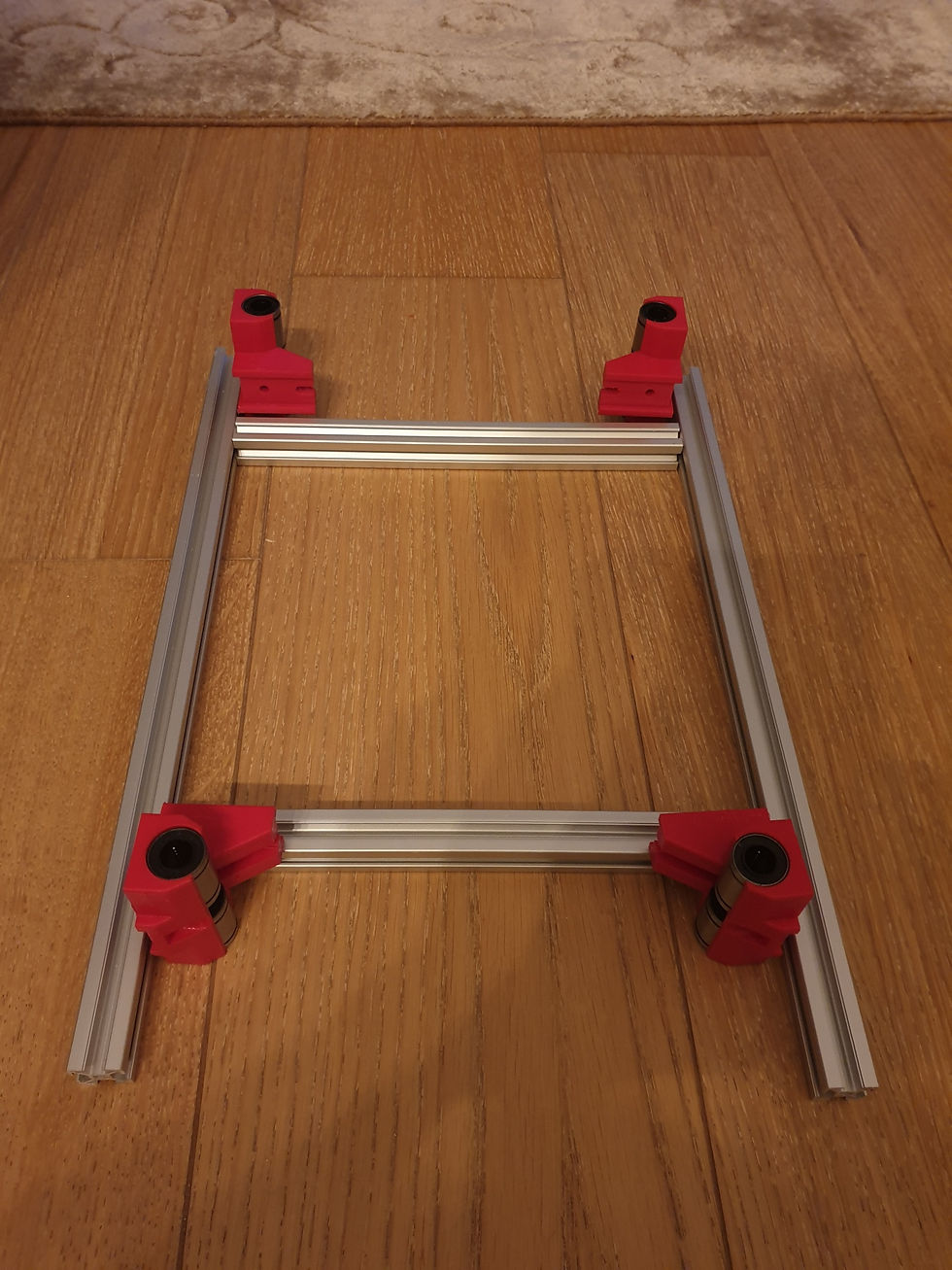

Fotodaki gibi uzun 415mm olan profillerin 4 ucuna "z axis bearing holder" montajını yapıyoruz.

Parallelliğe çok dikkat ederek montajı tamamlıyoruz. Mümkünse parke olmayan, taş zeminde ya da mermer bir tezgah üzerinde sıkmak yardımcı olacaktır.

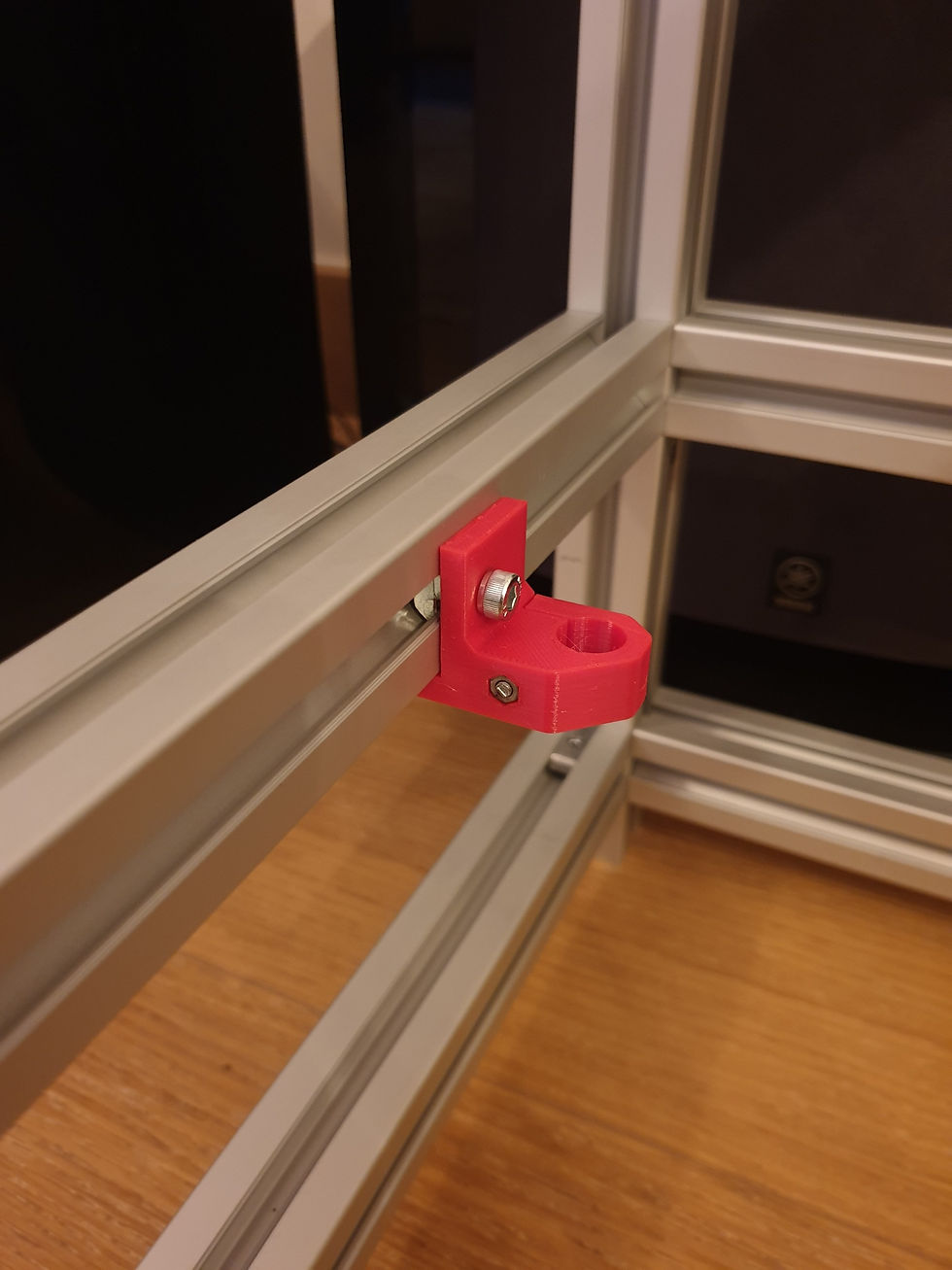

12mm milleri tutacak olan plastik parçaların montajı yapılacak. Bunları da sabitlemeden, sadece boşluklarını alarak yerleştiriyoruz. 3030 tırtırlı somun kullanıyoruz. Parçaları yerine monte etmeden once aşağıdaki fotoda görebileceğiniz vida ve somunları yerleştirmeniz işinizi kolaylaştıracaktır.

M3 vida ya da imbus cıvata kullanabilirsiniz. Karşısına M3 somun takıyoruz. Millerin konumunu ayarlamadan önce sıkmıyoruz.

Bu parçaların "z axis linear rail bracket" montaj yönlerine dikkat edin.

Artık şasinin görüntüsü bu şekilde olacak.

Fotoda sol tarafta köşe bağlantıların olmadığını fark edebilirsiniz. Elimde kalmadığı içindir. Gelir gelmez takacağım.

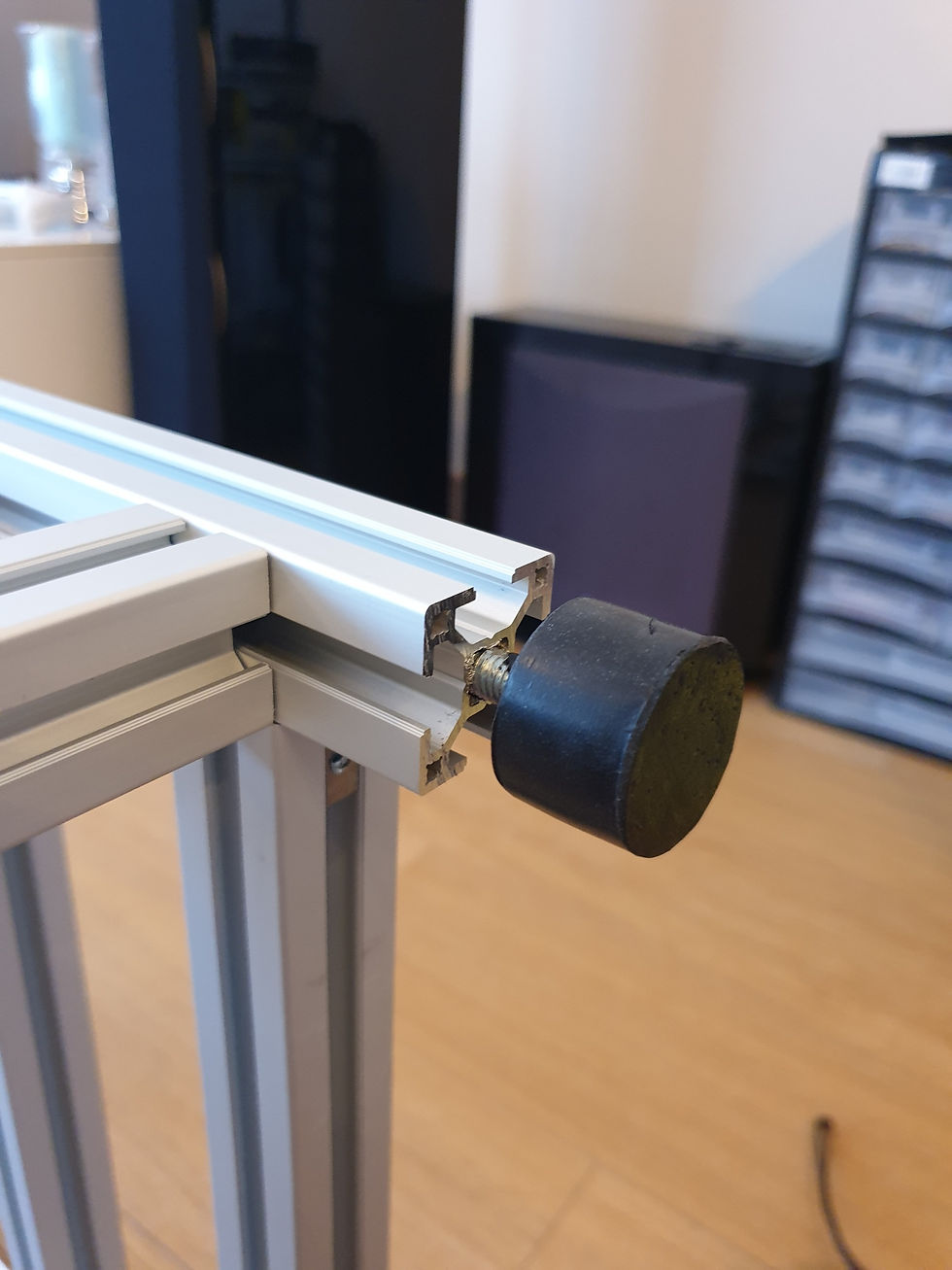

Bu aşamada, hem yazıcının titreşimini azaltmak hem de süratli baskılarda yerinden oynamamasını sağlamak için 4 adet kauçuk ayak takıyoruz.

Kullandığım ayağın cıvatası M8. O yüzden profilin deliğini biraz büyütmeniz gerekecek.

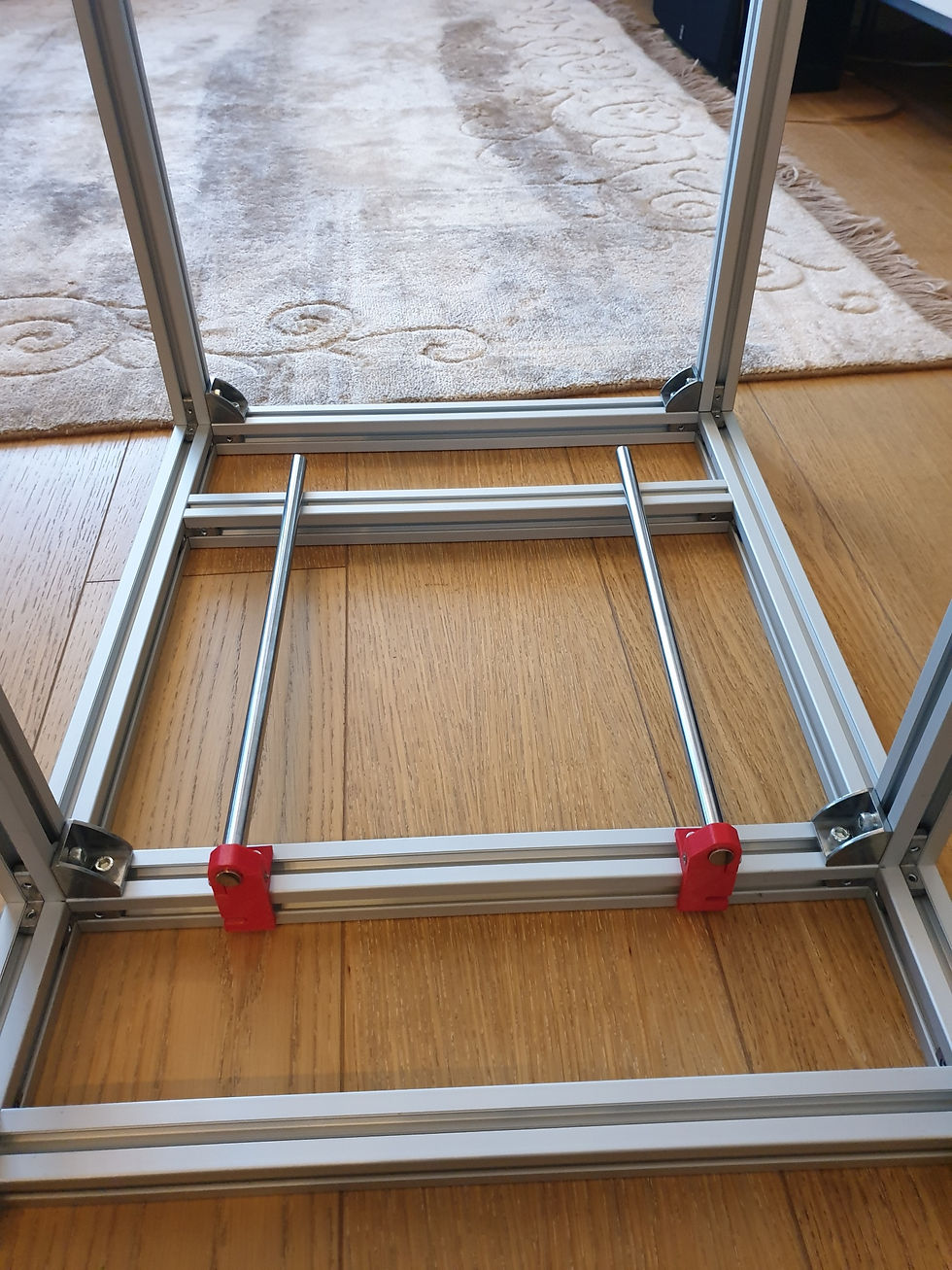

M12 millerin montajına başlayabiliriz. Fotoda görüldüğü şekilde yazıcının altına doğru olan mil tutucuların içine geçirip sıkıyoruz. Miller tutucudan 3-5 mm kadar dışarı çıkabilir. Daha sonra üst tutucuları da yerleştirdiğimizde bir o kadar da oradan taşma olacaktır.

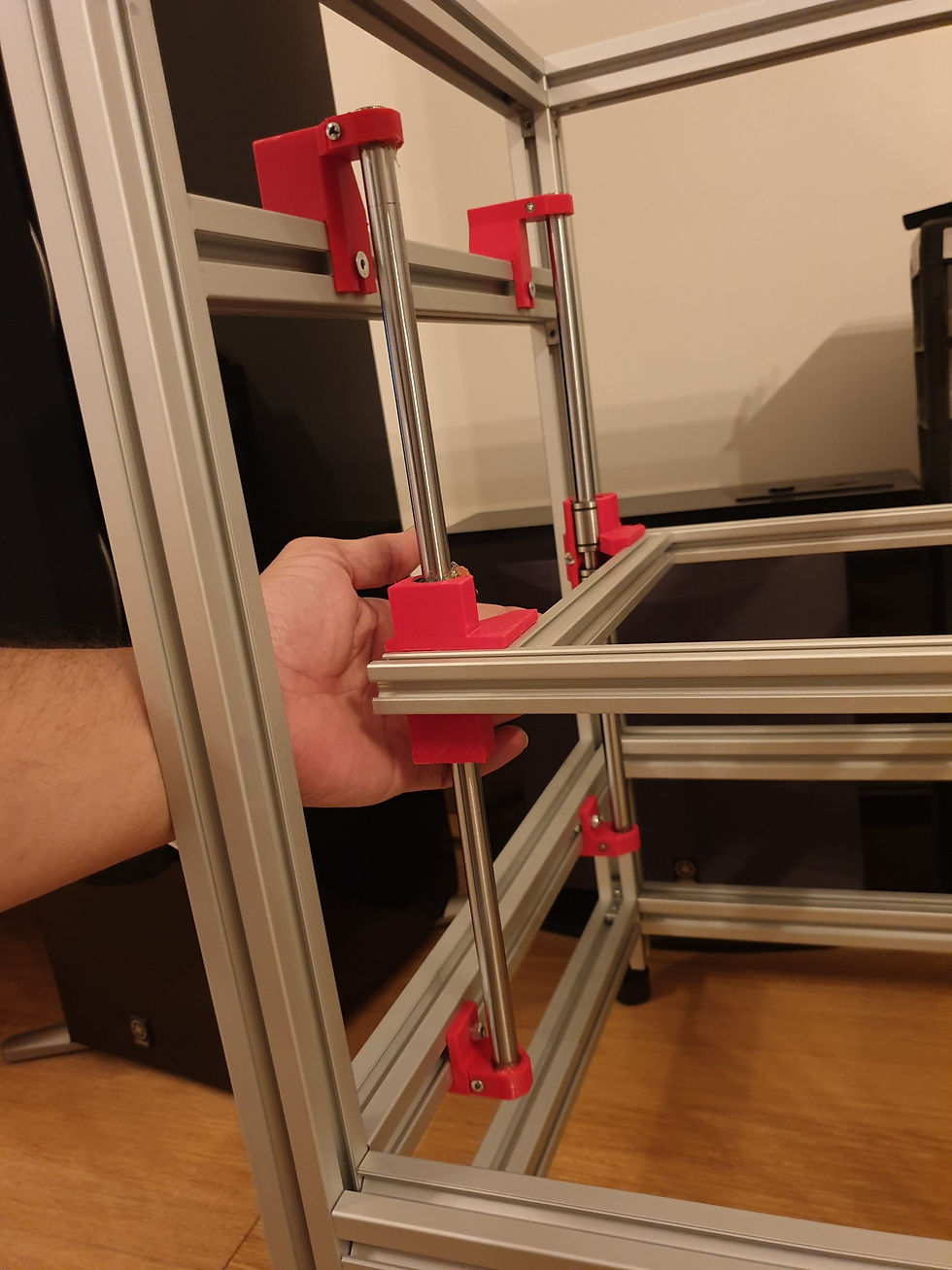

Baskı tablasını taşıyacak olan yatağı bu aşamada yerleştiriyoruz. Millerin ucuna gres yağı sürmeniz önemli. Zorlamadan yavaş ve döndürerek sokmak lazım. Rulmanların içindeki bilyelerin yerinden çıkmadığından emin olmak gerek.

Yatağı yerleştirdikten sonra fotoda uzak noktada gözüktüğü gibi üst mil tutucuları da yerleştiriyoruz.

Üst mil tutucu plastik parçaları yerleştirdikten sonra tırtıllı somunu plastik parçanın altına doğru itip hafifçe sıkıyoruz. Tam sıkmamamızın sebebi paralelliği ayarlamak için kaydırmaya gerek duyabiliriz.

Hem üst hem de alt plastik parçaları tam sıkmadan önce taşıyıcıyı yukarı aşağı kaydırmak gerek. Millere biraz gres yağı sürmenizi tavsiye ederim. Bu işlemi pek çok kez yaparak millerin ve plastik parçaların tam yerlerine oturduğundan emin olmak gerek. Bu aşamada harcayacağınız zaman ve dikkat ilerde yaşanması muhtemel z eksen sorunlarının önüne geçecek ve sağlıklı bir z eksen kurulmuş olacaktır.

Yatağın yukarıdan bırakıldığında rahatça aşağı kayması gerekir. Yukarı aşağı elinizle oynatırken de plastik parçaları gözlemleyin. Esneme oluyorsa o tutucuyu gevşetip tekrar sıkarak yerini çok hafif değiştirerek tam paralelliği sağlamış olursunuz.

Z eksen motorların bağlantısı sonraki konuda anlatılacak.
